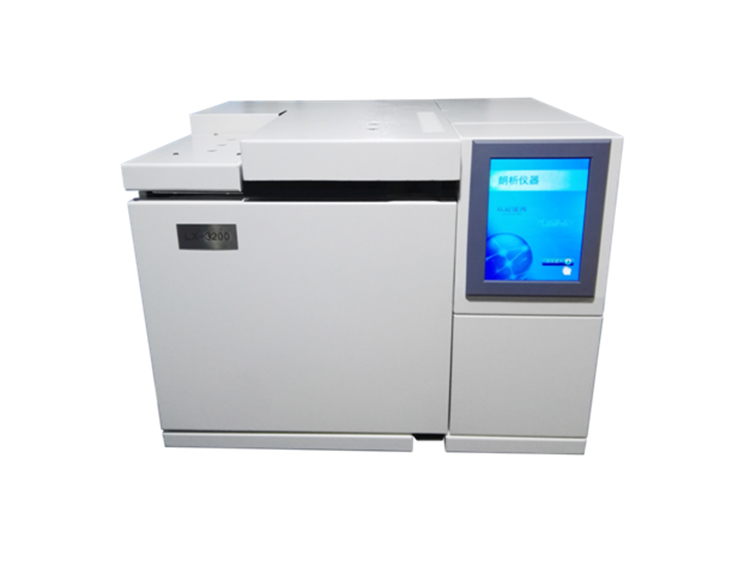

用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。JZ1205變壓器油色譜分析儀適用于電力系統絕緣油中溶解氣體組份含量的測定，儀器采用先進三檢測器流程，一次進樣即可完成絕緣油中溶解的9種氣體組分含量的全分析，其對乙炔的最小檢測濃度達0.1ppm。儀器采用最新的計算機反控技術，色譜工作站實現信號采集、數據管理和儀器控制等三項功能;儀器配備大屏幕LCD液晶顯示界面，菜單式中文操作，顯示直觀、操作方便。
產品特點
⒈實現計算機實時控制和數據處理
⒉高精度、穩定可靠的溫度控制系統
⑴主控電路采用了功能先進的微處理器、大容量的FLASH及EEPROM存儲器的采用，使數據的保存更加可靠;同時集測量、控制、電源于一塊電路板的一體化設計提高了儀器的抗干擾性和可靠性;
⑵采用微處理器的溫度控制電路，各加熱區被控對象的溫度精度達到0.1度;
⑶柱箱具有雙重的超溫保護裝置。任一路溫度超過設定極艱，儀器均會停止加熱，并在顯示器上報告故障部位;
⑷智能化的雙后開門技術，保證儀器在柱箱溫度在接近室溫工作時也能有良好的控溫精度，并能快速降溫;
⒊簡潔明了的人機對話界面，操作簡便，易學易用
⑴儀器采用大屏幕LCD液晶漢字顯示技術，顯示直觀、操作方便、更適合中國國情;
⑵觸摸式鍵盤方便使用者對各項操作數據進行設定;
⑶數據斷電保護功能，儀器所設定的運行數據在斷電后能長期保存;
⑷十種分析參數的存儲功能，適應多樣品分析場合。
技術參數
1.檢測限（單位µL/L）：
|
組分 |
檢測限 |
組分 |
檢測限 |
|
H2 |
2 |
CH4 |
0.05 |
|
CO |
2 |
C2H4 |
0.05 |
|
CO2 |
2 |
C2H6 |
0.05 |
|
O2 |
5 |
C2H2 |
0.05 |
|
N2 |
5 |
-- |
-- |
2.檢測器技術指標：
|
熱導檢測器（TCD） |
氫火焰離子化檢測器（FID） |
|
采用半擴散式結構 |
程序自動點火（高于130°C自動點火） |
|
電源采用恒流控制方式 |
自動點火；穩定時間：十分鐘 |
|
靈敏度：≥10000mV·ml／mg（苯） |
檢測限：≤3×10-12g／s（正十六烷/異辛烷） |
|
基線噪聲：≤10μV |
基線噪聲：≤5×10-14A |
|
基線漂移：≤30μV/30min |
基線漂移：≥1×10-13A/30min |
|
線 性：≥105 |
線性：≥107 |
3.溫控指標：
|
控溫部位 |
控溫范圍 |
控溫精度 |
|
柱箱 |
室溫上4℃~450℃ |
±0.01℃ |
|
氫焰（FID）檢測器 |
室溫上4℃~450℃ |
±0.01℃ |
|
熱導（TCD）檢測器 |
室溫上4℃~450℃ |
±0.01℃ |
|
Ni觸媒轉化爐 |
室溫上4℃~450℃ |
±0.01℃ |
|
程序升溫階數 |
20階 |
- |
|
程升速率 |
0.1～60℃/min |
±0.01℃ |
|
程序升壓 |
8階 |
- |
4.其他參數：
電 源：220V±22V，50Hz 功 率：≤500W
