采用本實用新型提供的技術方案，與已有的公知技術相比，具有如下有益效果：
（1）本實用新型的一種變壓器氣體采集裝置，其從變壓器集氣盒抽取樣氣時，先進行抽真空處理，使得抽氣盒內環境處于真空狀態，然后將第一閥門直接與變壓器集氣盒上的取氣口連通，這樣就可以方便、可靠的收集到純凈的氣體，然后需要對氣體檢測時操作人員使用針筒至抽樣轉接頭處從抽氣盒內抽氣即可；
（2）本實用新型的一種變壓器氣體采集裝置，其抽真空時先將抽氣轉接頭與第二閥門連通，然后關閉第一閥門打開第二閥門，控制真空泵工作，真空泵工作從抽氣盒內抽氣，抽出的氣體先通過油氣分離器進行處理，利用油氣分離器能使得真空泵不會被油污染而損壞，經油氣分離器處理后的氣體經真空泵后自排氣轉接頭排出，通過觀察操作板上的負壓表來決定何時停止抽真空，當抽真空完畢后關閉第二閥門，此時抽氣盒內環境處于真空狀態；
（3）本實用新型的一種變壓器氣體采集裝置，其當抽氣取樣完成后進行清洗時先將排液轉接頭與第一閥門連通，此時關閉第二閥門打開第一閥門，循環泵工作，使得清洗液自進液轉接頭進入后被送至抽氣盒內，當抽氣盒內的清洗液足夠時關閉循環泵；然后將進液轉接頭與第二閥門，此時打開第二閥門和第一閥門，循環泵工作對抽氣盒內進行循環清洗，清洗完畢后關閉循環泵；最后斷開排液轉接頭與第一閥門的連接，此時關閉第一閥門打開第二閥門，循環泵工作將抽氣盒內清洗液自排液轉接頭排出；

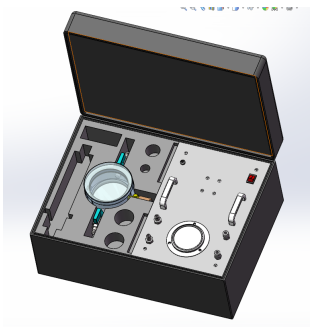

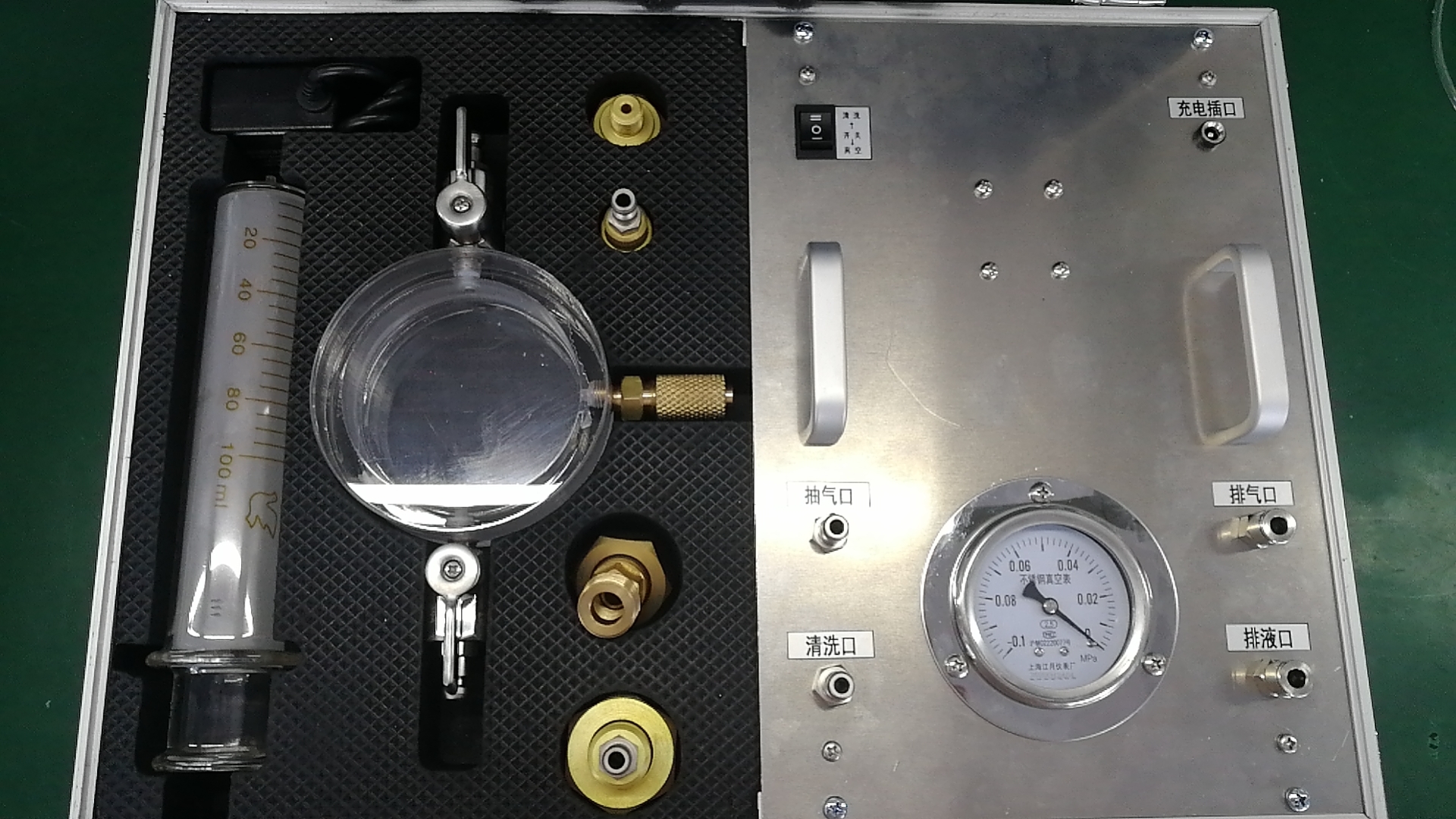

（4）本實用新型的一種變壓器氣體采集裝置，其鋰電池、循環泵、真空泵、油氣分離器、排氣轉接頭、排液轉接頭、充電接口、用以控制循環泵以及真空泵的控制開關、抽氣轉接頭、進液轉接頭以及負壓表被集中安裝安裝架上，布局合理，然后安裝架和抽氣盒安裝座一起安裝于采集箱的箱體內，搬運方便。
